معرفی
ماژول شارژر باتری لیتیومی TC4056/TP4056 یک ماژول کاربردی برای شارژ و دشارژ باتری های لیتیومی است . بوسیله این ماژول میتوان یک باتری تک سلول لیتیومی ۳.۷ ولت مانند ۱۸۶۵۰ که مدار محافظ داخلی ندارد را و با حفاظت کامل شارژ کرد و همچنین دشارژ باتری را نیز کنترل کرد . یک باتری لیتیومی باید به گونه ای شارژ شود که با رسیدن ولتاژ به ۴.۲ ولت جریان شارژ قطع شود همچنین دشارژ آن باید به گونه ای باشد که که با رسیدن ولتاژ باتری به ۲.۴ ولت دیگر باتری دشارژ نشود . در غیر این صورت عمر باتری کم شده و باتری آسیب میبیند . در طراحی این ماژول از آی سی شارژ TC4056 و یا TP4056 و آی سی حفاظت DW01 استفاده شده که باعث میشود باتری لیتیومی با حفاظت کامل و بدون خطر شارژ و دشارژ شود . به این صورت که آی سی DW01 جریان شارژ را توسط ماسفت ۸۲۰۵A بر روی یک آمپر تنظیم می کند و بعد از شارژ کامل یعنی رسیدن ولتاژ باتری به ۴.۲ ولت عملیات شارژ را قطع می کند. همچنین در زمان دشارژ باتری با رسیدن ولتاژ باتری به ۲.۴ ولت جریان بار توسط آی سی DW01 قطع میشود تا ولتاژ باتری به کمتر از ۲.۴ ولت نرسد . در صورتی که ولتاژ باتری وصل شده به ماژول کمتر از ۲.۹ ولت باشد ماژول شارژ را با جریانی در حدود ۱۳۰ میلی آمپر آغاز تا زمانی که ولتاژ باتری به ۲.۹ ولت برسد سپس جریان شارژ به صورت خطی افزایش می یابد . برای استفاده از این ماژول در ابتدا تغذیه ۵ ولت ماژول را تامین کنید ، این کار از دو طریق امکان پذیر است ، یا از طریق پورت میکرو USB TYPE C اندرویدی روی ماژول و یا از طریق دو پد دو طرف پورت که با مثبت و منفی مشخص شده اند . منبع تغذیه باید به گونه ای انتخاب شود که حداقل بتواند یک آمپر خروجی داشته باشد . مثبت و منفی باتری را با دقت به دو پدی که با B+ و B- مشخص شده اند متصل کنید . (دقت شود که به درستی متصل شود در غیر این صورت ماژول آسیب میبیند) مصرف کننده ( اسباب بازی ، لامپ و .. ) باید به دو پد OUT+ و OUT- وصل شود و اگر مصرف کنند مستقیم به باتری وصل شود حفاظت در برابر دشارژ بیش از حد انجام نمی شود . لازم به ذکر است که در زمان شارژ باتری نباید مصرف کننده به ماژول متصل شود در زمان شارژ ال ای دی قرمز رنگ روشن می شود و هنگام شارژ کامل ال ای دی سبز (یا آبی) روشن می شود .
مشخصات

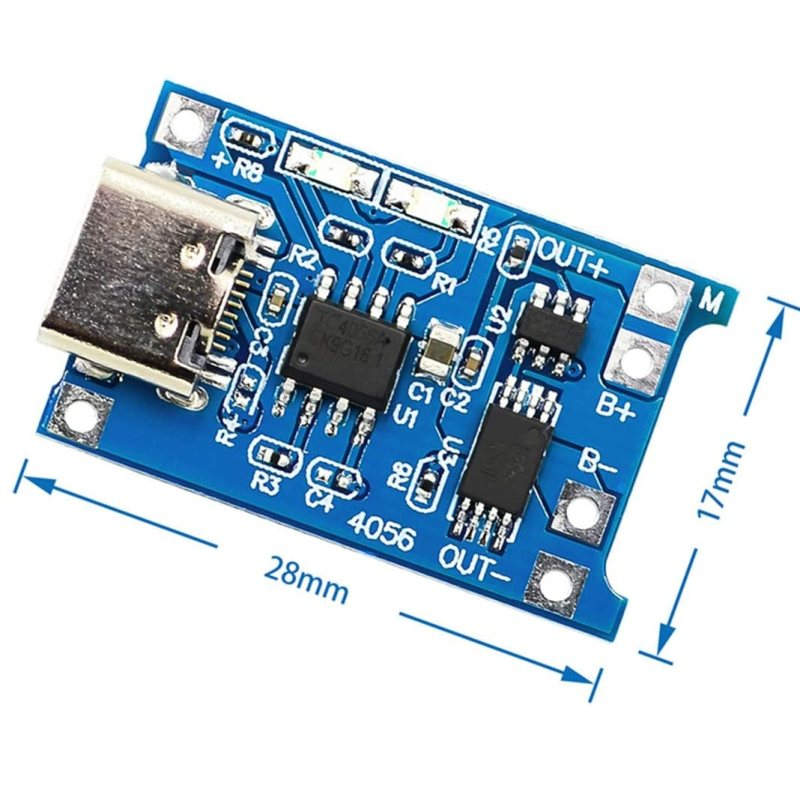

- ابعاد۲۸x17x3 میلیمتر
- ویژگیهای قطعات الکترونیکیآموزشی
- صنعتی
- عمومی
یونس یوسفی –
عالی و کار آمد هستن مخصوصان که تو پک ۳تایی قیمتش مناسبتره
من مشکل شارژ اسپیکرم و دسته ps4رم رو حل کردم
کاربر خریدار محصول –
خرید خوبی بود کسایی که نوشتن خرابه فلان اینا تو خرید اینترنتی ممکنه
کاربر خریدار محصول –
خیلی خوب مر۳۰ از سایت کالابوی
کاربر خریدار محصول –
خوب و مناسب و کار راه انداز هست
اگه سریعتر شارژ میکرد عالی میشد
کاربر خریدار محصول –
ماژول کوچک هنوز تست نکردم
کاربر خریدار محصول –
حرفی نداره. یه ماژول خوب و قابل اعتماد برای شارژ باتری
پارسا صالحیان –
قیمتش از بقیه بهتره
صادق کلوندی –
خیلی خوبه برای ساخت باطری قابل شارژ
شهرام توحیدی –
خوبو کارآمد.
کاربر خریدار محصول –
به نظرم یکی از بهترین هاست… با توجه به قیمت… کوچک و کارا…
محمدجواد میری –
من باهاش ی شارژر باطری ۱۸۶۵۰ ی تفنگ بنزینی و ی چراغ مطالعه درست کردم کیفیتش عالیه فقط زیادی داغ میشه
حتماً مدلی رو بگیرید ک سه تا ایسی داره
مهدی حقیقیان زاده –
ماژول کاربردی خوبیه برابارچندم میخرم
محمدرضا دارابی –
از نظر ساختاری کیفیت مطلوبی داره ابعاد کوچک راه و اندازی فوقالعاده اسان دوتا LED داره قرمز درحال شارژ و آب فول شدن باتری رو نشون میده زمان شارژ باتری طولانی هست و کیت داغ میکنه اولین کیت بعد از شارژ سه تا باتری ۱۸۶۵۰ سامسونگ ۲۲۰۰ میلی آمپر سوخت
دومی رو روی هیت سینک نصب کردم و ۸ تا باتری رو پشت سر هم شارژ کردم و کیت همچنان سالمه و کار میکنه
